Đặc điểm chính của cacbua xi măng

Cacbua xi măng chiếm một vị trí quan trọng trong việc tạo thành kim loại, ép phun nhựa, sản xuất thủy tinh và các ngành công nghiệp vẽ dây do độ bền, độ chính xác và tính linh hoạt tuyệt vời của nó. Chất lượng cacbua xi măng ảnh hưởng trực tiếp đến hiệu quả sản xuất và tuổi thọ dịch vụ. Ba đặc điểm chính của cacbua xi măng như sau:

1. Mật độ

Mật độ của các phạm vi cacbua xi măng rộng rãi, từ khoảng 5,5g/cm³ Đối với các hợp kim dựa trên TIC đến khoảng 15,4g/cm³ Đối với hợp kim dựa trên WC thấp. Cacbua xi măng thiêu kết thường có một số độ xốp còn lại, do đó giá trị mật độ đo được thấp hơn một chút so với giá trị lý thuyết. Đối với cacbua xi măng vonfram-cobalt, mật độ của nó phụ thuộc đầu tiên vào hàm lượng coban. Hàm lượng coban càng cao, mật độ càng thấp. Ngoài ra, các vùi than chì, lỗ chân lông và tạp chất nước ngoài sẽ giảm nhẹ mật độ của hợp kim, trong khi sự hiện diện lớn của η Pha trong hợp kim sẽ gây ra sự gia tăng nhẹ về mật độ. Khi η Pha là nghiêm trọng, mật độ của nó có thể vượt quá giá trị lý thuyết.

Đối với các hợp kim titan-v bệnh-cobalt, mật độ của nó có liên quan chặt chẽ đến nội dung của cacbua titan và cobalt. Khi hàm lượng cacbua titan hoặc coban tăng, mật độ của hợp kim giảm.

2. Độ cứng

Do một lượng lớn cacbua cứng trong cacbua xi măng, độ cứng của nó cao hơn nhiều so với thép tốc độ cao. Độ cứng của cacbua xi măng YG để cắt nói chung là HRA88 ~ 93, và độ cứng của cacbua xi măng YT là HRA89 ~ 94. Hàm lượng của chất kết dính coban trong cacbua xi măng càng cao (hàm lượng cacbua pha cứng càng thấp), độ cứng của hợp kim càng thấp.

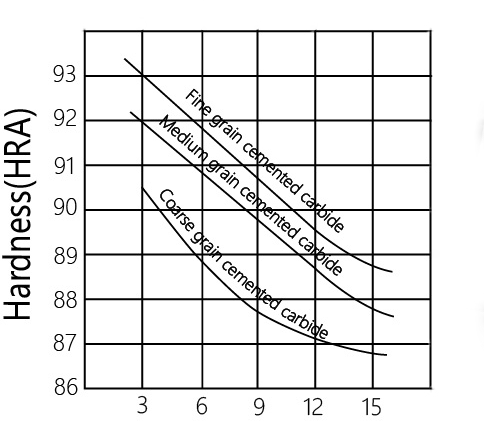

Mối quan hệ giữa độ cứng hợp kim WC-Co, hàm lượng coban và kích thước hạt cacbua vonfram

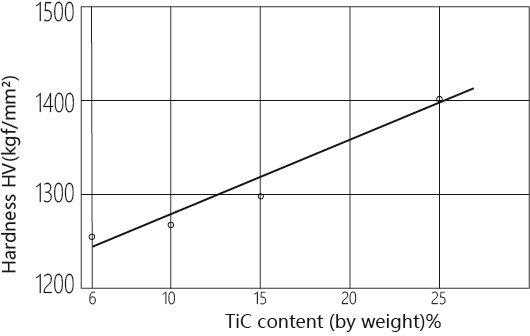

Mối quan hệ giữa độ cứng và hàm lượng TIC của hợp kim WC-TIC-Co có chứa CO9%

Công cụ này thường chịu căng thẳng uốn trong quá trình cắt, do đó, cường độ uốn thường được sử dụng để thể hiện các đặc tính cường độ của cacbua xi măng. Độ bền uốn của cacbua xi măng hạt thô thấp hơn nhiều so với thép tốc độ cao. Ngay cả hợp kim YG8 có độ bền cao hơn (σBB = 1500MPa) có cường độ uốn chỉ khoảng một nửa so với thép tốc độ cao W18CR4V. Tuy nhiên, cường độ uốn của cacbua xi măng hạt mịn cao hơn so với thép tốc độ cao, nhưng nó không có độ dẻo đáng kể, vì vậy nó thể hiện một hiện tượng sụp đổ.

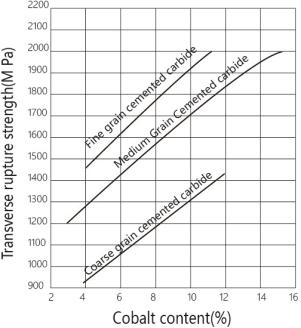

Mối quan hệ giữa sức mạnh uốn của cacbua xi măng và hàm lượng coban

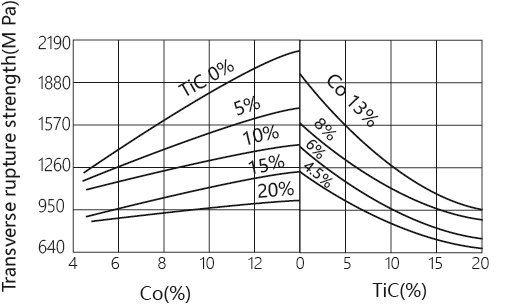

Ảnh hưởng Nội dung TIC và CO về cường độ uốn của hợp kim WC-TIC-Co
